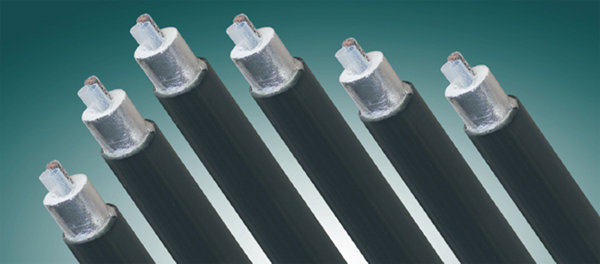

CEMS煙氣取樣復合管

采樣復合管是煙氣在線監測系統（抽取式）的一個部件，目的是保持從煙囪中抽取煙氣送到煙氣預處理器過程中的煙氣溫度，防止由于結露，引起煙氣成分的改變，使分析測量的數據產生偏差。　　

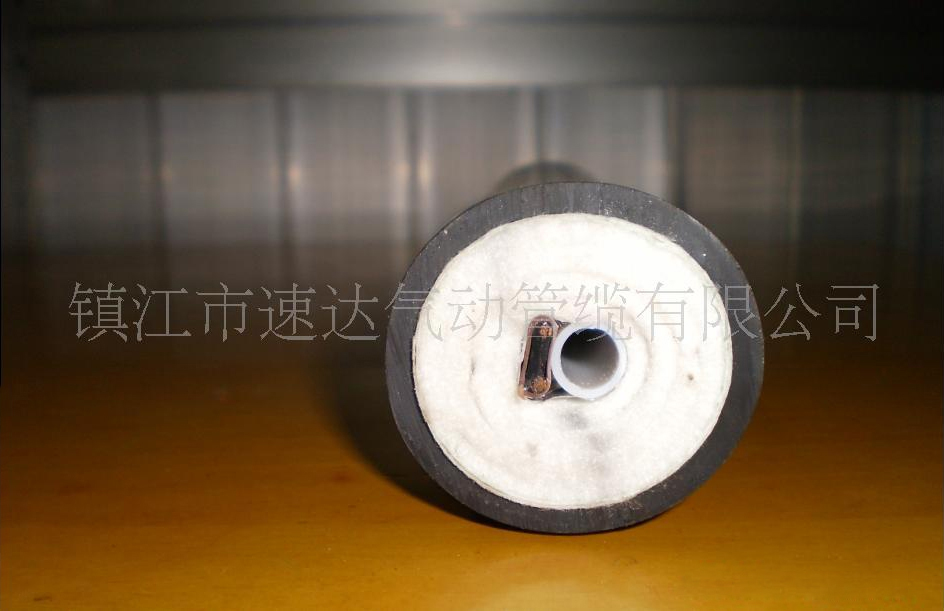

取樣采樣復合管中的取樣導管可以選用不同的材質，如PFA、FEP、PTFE，或不銹鋼管。伴熱帶可以選用中、低、高溫度伴熱，另外還可以添加補償導線、電源線等。

CEMS選型參數

序號	名稱	規格型號	電氣指示測試		備注
序號	名稱	規格型號	管內維持溫度	管線表皮溫度
1	煙氣取樣管	JG-A1C6-40W-38	120-180℃	40℃±2℃	A：表示恒功率伴熱； B：表示自限溫伴熱； C：氟管外徑符號； 40w: 表示管線功率； 38/42：表示型號。如需其它配置，由需方提供規格型號，我方按要求生產。
2	煙氣取樣管	JG-A2C6-40W-38	120-180℃	40℃±2℃
3	煙氣取樣管	JG-A1C8-40W-38	120-180℃	40℃±2℃
4	煙氣取樣管	JG-A2C8-40W-38	120-180℃	40℃±2℃
5	煙氣取樣管	JG-A1C6-40W-42	120-180℃	40℃±2℃
6	煙氣取樣管	JG-A2C6-40W-42	120-180℃	40℃±2℃
7	煙氣取樣管	JG-A1C8-40W-42	120-180℃	40℃±2℃
8	煙氣取樣管	JG-A2C8-40W-42	120-180℃	40℃±2℃
9	煙氣取樣管	JG-A1C10-40W-38	120-180℃	40℃±2℃
10	煙氣取樣管	JG-B1C8-15W-38	50-80℃	20℃±2℃
11	煙氣取樣管	JG-B2C6-35W-38	100-130℃	35℃±2℃
12	煙氣取樣管	JG-B1C10-40W-42	100-130℃	35℃±2℃

技術參數：
　　1、單芯管線：材質PFA、FEP、PTFE；外徑Φ6mm、Φ8mm、Φ10mm，單芯、雙芯可選。
　　2、電伴熱帶：恒功率、自限溫。
　　3、采樣氣體加熱溫度：80℃；120℃；150℃；180℃。
　　4、加熱管線外徑：OD38±2mm；OD42±2mm。
　　5、黑色PVC/CVC防磨層。
　　6、功率：40～60W/M。
　　7、供電電源：220VAC 50Hz；110v。

安裝細則：
①電氣指標
　�。�1）額定電壓：220VAC。
　�。�2）自限溫管線較大加熱長度100～120m。
　　（3）自限溫管線配備斷路器，電流值30A，若復合管長度≥30m時，應配備自限溫伴熱帶專用自動限流器。
　�。�4）伴熱系統一個回路。
②熱工指標
　�。�1）在-20℃環境溫度，15m/s風速情況下，管內保持溫度40～50℃。
　�。�2）采樣管可耐各種酸、堿介質腐蝕，耐壓強度1.0Mpa不泄漏。
　�。�3）采樣管可在＜200℃溫度下長期工作。
③安裝指標
　�。�1）復合管的較小曲率半徑0.5m。
　　（2）較低安裝溫度-20℃（在-30℃～-40℃時采取適當措施）。
　�。�3）較小固定距離：垂直方向2m，水平方向4m。

安裝注意事項：
施工時嚴禁扭曲及地面拖行，管頭護套只允許在安裝接點時拆開。
　　a. 要將伴熱帶的尾端封閉好，防止伴熱帶兩線芯短路，使伴熱帶燒毀。
　　b. 伴熱帶的屏蔽層必須接地，以防引起觸電傷亡事故。
　　c. 接電源的一端要使用我公司專用的中間接線盒或電源接線盒，避免事故隱患。
　　d. 配電開關安裝漏電保護器。
